Hogyan készül egy modern fémszerkezet? – A gyártás kulisszatitkai
Ha körülnézünk magunk körül, szinte mindenhol fémszerkezetek vesznek körül minket. A híd, amin áthajtunk. A csarnok, amelyben dolgozunk. A gépek váza, amelyekkel nap mint nap találkozunk. De még a lámpaoszlop, a kerékpárváz vagy egy egyszerű polcrendszer is fémből készül. A hétköznapi tárgyak mögött azonban hihetetlenül precíz és összetett gyártási folyamatok húzódnak. Olyan lépések, amelyekben a milliméter tört része is számít, a hőmérséklet több száz fokos lehet, és óriási erők dolgoznak, miközben a végeredménynek egyszerre kell erősnek, tartósnak és esztétikusnak lennie. De hogyan is születik meg valójában egy modern fémszerkezet?
Most belenézünk a kulisszák mögé – pont úgy, ahogy a „Hogyan készült?” sorozatban szokás.

Terv nélkül semmi sem indul – a fémszerkezet születése a monitor előtt
A gyártás még csak nem is a műhelyben kezdődik, hanem a tervezőmérnök számítógépén.
Egy fémszerkezetet ma 3D CAD modellek segítségével alkotnak meg, amelyek:
-
pontos méreteket tartalmaznak
-
megmutatják, mely alkatrészek hogyan illeszkednek
-
kiszámolják a terhelést
-
előre jelzik az esetleges ütközéseket
-
és akár a hőterhelést vagy a hajlítóerőket is szimulálják
A tervezés pontossága dönti el, hogy a későbbi elemek le tudnak-e csatlakozni egymáshoz a szerelés végén. Ha egy lemez 1 mm-rel vastagabb vagy egy furat fél milliméterrel arrébb kerül, könnyen borulhat az egész struktúra.
A modern iparban a hibahatár gyakran ±0,1 mm.
Lézervágás: ahol a fényt használjuk késként
A tervből ezután valódi alkatrész lesz, mégpedig lézervágó gépen. A lézer szó szerint fénnyel vágja el a fémet. Egy alapvetően teljesen hétköznapi mondat, de ha belegondolunk, hátborzongatóan sci-fi hangzású: egy fókuszált fénynyaláb úgy metszi át az acélt, mint kés a vajat.
Mekkora erőről van szó?
Egy modern lézervágó teljesítménye 2–10 kilowatt között mozog. Ez elég ahhoz, hogy:
-
10–20 mm vastag acélt
-
8–12 mm vastag rozsdamentes acélt
-
6–10 mm vastag alumíniumot
egyetlen menetben elvágjon.
A vágási sebesség akár 40–120 méter/perc is lehet – gyorsabb, mint ahogy egy tollal vonalat húzunk egy papíron.
Miért ilyen népszerű ez a technológia?
-
szuperpontos (tizedmilliméterek)
-
nincs sorja, nincs utómunka
-
nem deformálja az anyagot
-
bármilyen forma kivágható: hullám, csipke, logó, illesztőfül
Ez a technológia teszi lehetővé, hogy a fémszerkezetek alkatrészei úgy illeszkedjenek egymáshoz, mint a legó kockák.

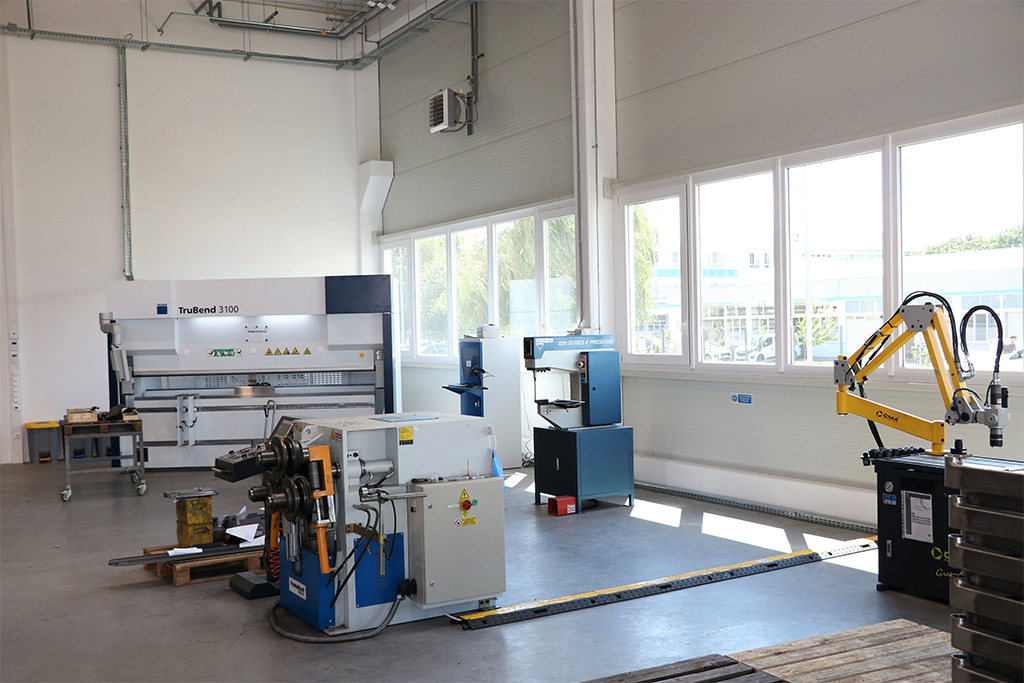

Hajlítás: amikor az acél meghajlik, de csak annyira, amennyire kell
A kivágott lemezekből ezután élhajlított elemek készülnek. Ha egy acéllemezből például tartókonzolt, merevítőt, burkolati elemet vagy gépházat készítenek, azt általában hajlítással érik el. A modern élhajlítógépek több száz kilonewton erővel dolgoznak.Ez azt jelenti, hogy egyetlen hajlítás során több tonna erő hat a lemezre.
A pontosság itt is kulcskérdés:
Egy 1 méter hosszú élhajlításnál már 1 fok eltérés is komoly illeszkedési problémákat okozhat.
Ezért a gépekbe automatikus mérőrendszer van építve, amely ellenőrzi a szöget, és szükség esetén korrigál.

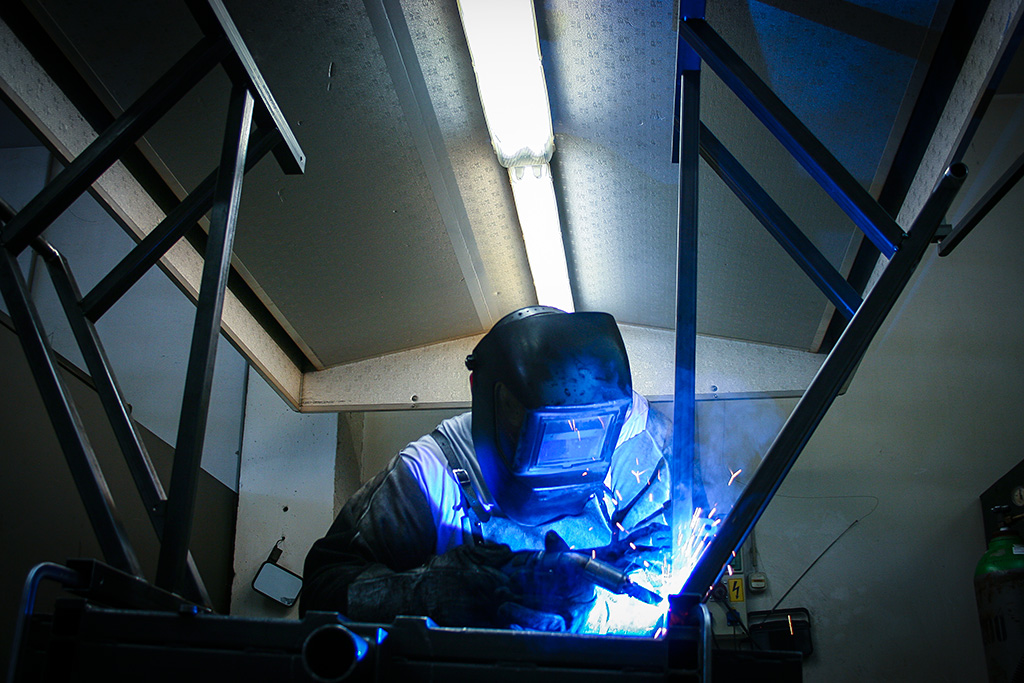

Hegesztés: tűz és fény, ami örökre összeköt
A fémszerkezet gerincét a hegesztett kötések adják. Ez az a része a gyártásnak, amit mindenki ismer: sisak, szikrák, olvadt fém. De a modern hegesztés messze túlmutat a klasszikus látványvilágon.
Mi történik hegesztés közben?
Az alapanyag és a hozzáadott hegesztőanyag kb. 1500 °C fölé melegszik, megolvad, majd egybefolyik. Az így létrejövő kötés sokszor erősebb, mint maga az alapanyag.
Miért ilyen nehéz jól hegeszteni?
Mert az anyag viselkedése megváltozik:
-
tágul a hő hatására
-
majd összehúzódik, amikor lehűl
-
miközben belső feszültségek keletkeznek
A szerkezet emiatt akár millimétereket is elmozdulhat. Ezt a profi gyártók előre bekalkulálják, és ún. vetemedés-kompenzációval készítik a hegesztett egységeket. A robothegesztés ma már elterjedt, de a precíz, egyedi szerkezeteknél a kézi, szakember által végzett hegesztés még mindig verhetetlen.
Felületkezelés: ahol a design és a tartósság találkozik
A szerkezet ezután készen állna, de ha így hagynánk, hamar rozsdásodni kezdene. Ezért kap valamilyen felületkezelést. A legelterjedtebb a porfestés.
Hogyan működik a porfestés?
-
Az alkatrészt először zsírtalanítják.
-
A felületet előkezelik (például foszfátozással).
-
Elektrosztatikusan feltöltött festékport fújnak rá.
-
A por a fémre tapad.
-
A festett alkatrész 180–200 °C-os kemencébe kerül.
-
A por megolvad, majd kemény, ellenálló bevonattá köt.
A végeredmény:
-
karcálló
-
rozsdamentes
-
UV-álló
-
és nagyon szép, homogén felület
Ez az a pont, ahol a „nyers” fémdarab végre elkezd tárgyként kinézni – legyen az gépház, szerelvény, polc vagy ipari berendezés váza.
Szerelés: amikor minden a helyére kerül
A végső lépés sokszor a legösszetettebb: az összeszerelés.
Itt történik meg, hogy:
-
az egyes elemeket csavarozzák, szegecselik vagy illesztik
-
kész modulokat építenek össze
-
elektromos és mechatronikai részek kerülnek a helyükre
-
ellenőrzik a működést
-
végül elkészül a kész termék vagy szerkezeti egység
A szerelés gyakran több órás, néha több napos precíz munkafolyamat, ahol minden korábbi lépés minősége megmutatkozik. Ha a lemez 0,5 mm-rel eltért, vagy ha a hajlítás 1 fokkal pontatlan volt, a szerelőasztalon derül ki és itt már sokkal nehezebb javítani.
Tesztelés: a fémszerkezet vizsgája
A kész egységet végül tesztelik.
Ez lehet:
-
terheléspróba
-
„rázkódás” teszt
-
méretellenőrzés
-
elektromos próbák
-
működési próba
Egy gyártó akkor jó, ha a hibát nem a vevő találja meg, hanem még a műhelyben, a végellenőrzés során derül ki.
És végül: megszületik a fémszerkezet, amit minden nap használunk és észre sem vesszük
A modern fémszerkezetgyártás óriási pontosságot és összehangoltságot igényel. A monitor előtt kezdődik, fényvágással folytatódik, több tonnás erőkkel formálódik, 1500 °C-on olvad, 200 °C-on sül, és végül emberi kéz (vagy robotkar) állítja össze. A végeredmény pedig ott van körülöttünk mindennap: a buszmegállóban, a munkahelyen, a gyárakban, a gépekben, a városok épületeiben.
Egy fémszerkezet története sokszor összetettebb, mint azt gondolnánk, de pont ez benne a lenyűgöző.
